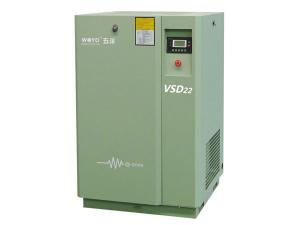

Воздушный винтовой компрессор (частотный привод)
Винтовой компрессор с частотным приводом поддерживает работу как в режиме регулируемой частоты, так и на сетевой (фиксированной) частоте. При выходе из строя преобразователя частоты агрегат автоматически переключается на сетевую частоту, что не нарушает штатный режим работы установки. Таким образом эффективно решается проблема нештатной работы стандартного инверторного компрессора, возникающая при отказе преобразователя частоты.
Компания Woyo выполняет проектирование, производство и испытания каждого винтового компрессора в соответствии со строгими стандартами. В оборудовании применяются запатентованные роторы маслозаполненных винтовых компрессоров, унифицированно поставляемые Woyo, что обеспечивает длительную и стабильную работу агрегата и позволяет существенно снизить энергопотребление. В результате клиенты могут сократить эксплуатационные затраты.
| Тип | Мощность двигателя | Рабочее давление | Объемный расход | Уровень шума | Габариты | Масса | Выходная резьба |
| кВт | Бар | м³/мин | дБ | мм | кг | ||
| 7 | 2,5 | ||||||
| HD15V | 15 | 8 | 2,3 | 68 | 1000*700*900 | 400 | G1 |
| 10 | 2 | ||||||
| 12,5 | 1,6 | ||||||
| 7 | 3,6 | ||||||
| HD22V | 22 | 8 | 3,5 | 68 | 1200*850*1180 | 430 | G1 |
| 10 | 3,2 | ||||||
| 12,5 | 2,7 | ||||||
| 7 | 5,2 | ||||||
| HD30V | 30 | 8 | 5 | 72 | 1300*850*1180 | 445 | G1-1/2 |
| 10 | 4,5 | ||||||
| 12,5 | 3,6 | ||||||
| 7 | 6,7 | ||||||
| HD37V | 37 | 8 | 6,3 | 73 | 1450*1000*1450 | 550 | G1-1/2 |
| 10 | 5,8 | ||||||
| 12,5 | 4,6 | ||||||
| 7 | 8 | ||||||
| HD45V | 45 | 8 | 7,5 | 75 | 1450*1000*1450 | 600 | G1-1/2 |
| 10 | 6,9 | ||||||
| 12,5 | 5,8 | ||||||
| 7 | 10,3 | ||||||
| HD55V | 55 | 8 | 9,8 | 75 | 1800*1230*1450 | 1000 | G1-1/2 |
| 10 | 8,3 | ||||||
| 7 | 13,6 | ||||||
| HD75V | 75 | 8 | 12,6 | 75 | 2000*1450*1450 | 1200 | G2 |
| 10 | 11,6 | ||||||
| 7 | 16,8 | ||||||
| HD90V | 90 | 8 | 16,4 | 75 | 2000*1450*1450 | 1350 | G2 |
| 10 | 13,9 | ||||||
| 7 | 20,8 | ||||||
| HD110V | 110 | 8 | 20,6 | 76 | 2400*1500*1670 | 1500 | G1-1/2 |
| 10 | 17 | ||||||
| 7 | 24,2 | ||||||
| HD132V | 132 | 8 | 23 | 76 | 2400*1500*1670 | 1800 | G1-1/2 |
| 10 | 20,3 |
Особенности конструкции
1. Винтовой блок
1) Применяемый в этом винтовом компрессоре винтовой блок обеспечивает оптимальную линейную скорость, благодаря чему компрессор работает с максимально возможной эффективностью, заметно опережая рыночные аналоги.
2) В этом компрессоре с регулируемой частотой вращения используется ротор повышенной жесткости. Он предотвращает утечки, обеспечивает длительный срок службы и надежную работу компрессора.
2. Система прямого привода с гибкой муфтой
В воздушном компрессоре используется гибкая муфта от известного международного бренда, которая обеспечивает прямой привод. Двигатель и винтовой блок соединены напрямую, за счет чего повышается надежность работы и достигается высокий КПД передачи мощности.
3. Приводной механизм
Приводная система отличается высокой точностью изображения, благодаря чему передача крутящего момента остается максимально эффективной и надежной. Это обеспечивает длительную стабильную работу оборудования.
4. Высококачественный двигатель
1) Винтовой компрессор оснащен высокоэффективным электродвигателем, класс изоляции которого может быть F.
2) Полностью герметичный пылезащищенный двигатель со степенью защиты IP54 надежно работает в тяжелых условиях эксплуатации.
5. Сепаратор масловоздушной смеси
Винтовой компрессор выполнен по трехступенчатой схеме, что позволяет снизить падение давления в процессе сжатия воздуха и тем самым уменьшить энергопотребление. Содержание масла в сжатом воздухе снижается на 17%. В результате сокращаются затраты электроэнергии и расходы на обслуживание при последующей очистке сжатого воздуха.
6. Высокоэффективная система охлаждения
Высокоэффективный охладитель поддерживает температуру смазочного масла в пределах нормального диапазона даже в условиях высокой температуры и запыленности. Это обеспечивает безопасную работу компрессора.
7. Электронная система
1) Электрическая система выполнения с применением профессиональной разводки и высококачественных кабельных соединителей. Схема прокладки проводов продумана, отличается простотой и аккуратностью, что делает обслуживание удобным и оперативным.
2) В качестве основного контактора используется электроаппаратные элементы производства Siemens, что гарантирует надежность работы электрической системы.
3) Система оснащена развитыми защитными функциями, обеспечивающими стабильную и безотказную работу компрессора.
8. Надежная система контроля температуры
1) В воздушном компрессоре применяется терморегулирующий клапан от известного международного бренда, который поддерживает температуру смазочного масла в оптимальном диапазоне, что эффективно защищает винтовой блок.
2) Терморегулирующий клапан и вентилятор охлаждения работают в согласованном режиме, что позволяет удерживать наилучшую температуру масла и одновременно снижать энергопотребление.
9. Частотный привод: управление потреблением энергии
Винтовой компрессор с частотным приводом точно соответствует потребностям пользователя в сжатом воздухе. При снижении расхода воздуха скорость вращения автоматически уменьшается до пониженного режима. Это одновременно сокращает объем выбросов газа и пропорционально снижает энергопотребление.
