Винтовой компрессор (с двигателем на постоянных магнитах и с частотным преобразователем)

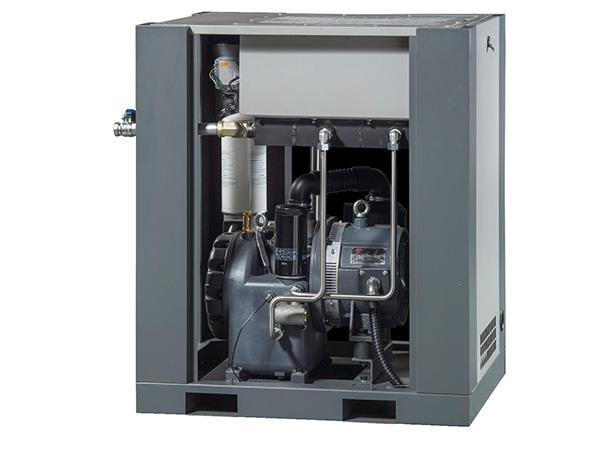

Винтовой компрессор с двигателем на постоянных магнитах и регулируемой скоростью оснащен интегрированным винтовым блоком. В отличие от обычного винтового компрессора, здесь не требуются внешние трубопроводы и соединения. Это снижает внутреннее сопротивление и падение давления, благодаря чему повышается тепловая эффективность системы. Одновременно уменьшается стоимость монтажа. Компрессорная установка отличается компактной конструкцией, малыми габаритами и небольшим весом.
Параметры| Тип | Мощность двигателя | Рабочее давление | Объемный расход | Уровень шума | Габариты | Масса | Выходная резьба |
| Единицы измерения | кВт | Бар | м³/мин | дБ | мм | кг | |
| V5 | 5,5 | 7 | 0,8 | 65 | 850*700*1100 | 206 | G3/4 |
| 8 | 0,7 | ||||||
| 10 | 0,6 | ||||||
| 12,5 | 0,4 | ||||||
| V7 | 7,5 | 7 | 1,1 | 65 | 850*700*1100 | 223 | G3/4 |
| 8 | 1 | ||||||
| 10 | 0,8 | ||||||
| 12,5 | 0,6 | ||||||
| V11 | 11 | 7 | 1,6 | 67 | 850*700*1100 | 230 | G1 |
| 8 | 1,5 | ||||||
| 10 | 1,4 | ||||||
| 12,5 | 1,2 | ||||||
| V15 | 15 | 7 | 2,5 | 68 | 950*800*1100 | 317 | G1 |
| 8 | 2,3 | ||||||
| 10 | 2 | ||||||
| 12,5 | 1,6 | ||||||

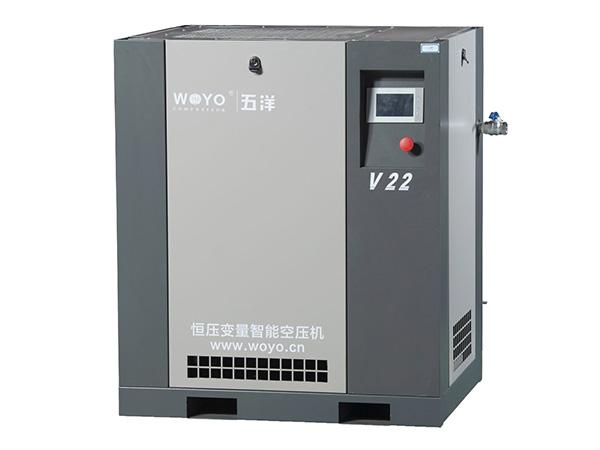

| V22 | 22 | 7 | 3,6 | 69 | 950*800*1100 | 317 | G1-1/2 |
| 8 | 3,5 | ||||||
| 10 | 3,2 | ||||||
| 12,5 | 2,7 |
Преимущества
1. По сравнению с асинхронным двигателем винтовой компрессор с двигателем на постоянных магнитах и регулируемой скоростью отличается меньшими габаритами, меньшим весом, и более низким энергопотреблением. За счет этого снижается тепловыделение, повышается КПД, а экономия энергии становится более существенной. При работе на низких оборотах, чем меньше нагрузка, тем выше коэффициент мощности. У обычного асинхронного двигателя, напротив, при снижении скорости коэффициент мощности падает. Таким образом, винтовой компрессор демонстрирует несравнимо более высокую комплексную экономию энергии.
2. Объем винтового компрессора составляет всего 1/3 от объема обычного асинхронного двигателя. При этом не требуется установка отдельного вентилятора охлаждения, который обязателен для обычного асинхронного двигателя, что дополнительно позволяет снизить энергопотребление, связанное с работой вентилятора.

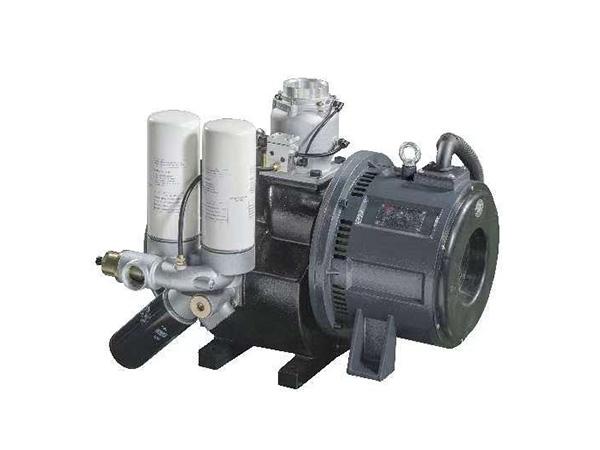

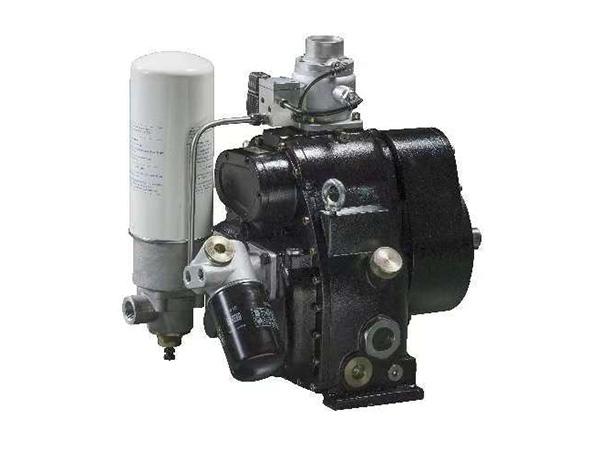

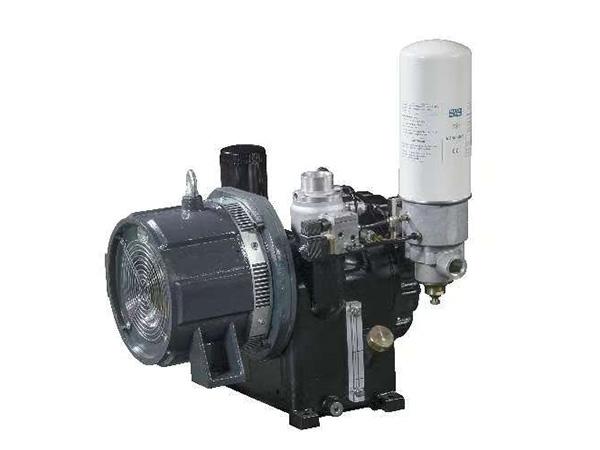

3. Вал двигателя винтового компрессора конструктивно объединен с ведущим ротором компрессорного блока. КПД передачи мощности составляет 100%, поскольку отсутствуют промежуточные элементы передачи. Не требуются подшипники двигателя, что исключает износ вала. У обычного асинхронного двигателя потери в передаче мощности составляют 2-3%.
4. В компрессоре используются высокоэффективные постоянные магниты, в частности материал NdFeB (неодим-железо-бор) с высокой плотностью магнитного потока, высокой коэрцитивной силой и высоким энергетическим произведением. Функциональность сохраняется даже при температуре до 120 °C. Срок службы магнитов — до 15 лет.
5. Компрессор оснащен преобразователем частоты и интеллектуальным контроллером, которые обеспечивают плавный пуск, поддержание постоянного давления подачи воздуха, снижение уровня шума и экономию энергии. В процессе работы ток двигателя не превышает номинального тока полной нагрузки. При этом существенно снижается ударная нагрузка на электросеть. что предотвращает повреждение электрооборудования.
6. При одинаковых рабочих условиях винтовой компрессор с двигателем на постоянных магнитах экономит на 5% больше электроэнергии по сравнению с обычным винтовым компрессором с частотным регулированием и на 20% по сравнению с обычным компрессором без регулирования скорости.
