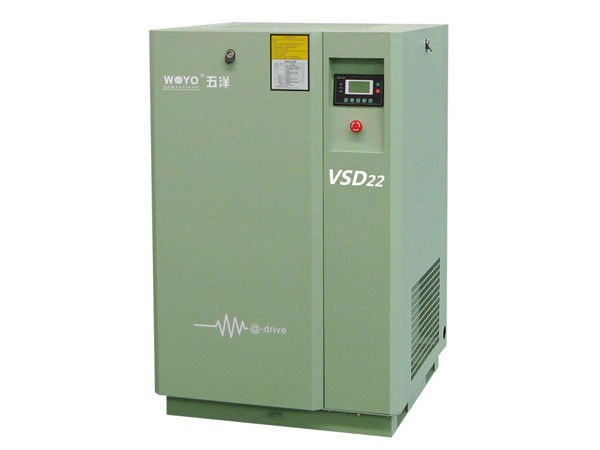

Воздушный винтовой компрессор (частотный привод)
Воздушный винтовой компрессор серии VSD
Не рекомендуется эксплуатировать винтовой компрессор непрерывно на одной фиксированной скорости. В нашем производственном процессе бывают периоды в течение дня, когда нагрузка очень мала, и в такие моменты большие объемы сжатого воздуха будут расходоваться в пустую. Поэтому не стоит считать, что ваш компрессор с КПД 95% работает лучше, чем компрессор с КПД 85%. Первый с большей вероятностью будет расходовать энергию впустую при работе с малой нагрузкой. Чтобы решить эту проблему, оснастите компрессор частотно-регулируемым приводом. С помощью него компрессор сможет изменять скорость вращения в соответствии с фактической потребностью в воздухе в настоящий момент.
Поскольку винтовые компрессоры серии VSD оснащены частотно-регулируемым приводом, они подают воздух строго по потребности и позволяют ежемесячно экономить 25-35% затрат на электроэнергию. Если потребность в подаче воздуха на производственной линии резко меняется в дневную и ночную смену, эта компрессорная система автоматически подстраивает рабочую скорость под текущие условия.
Преимущества
Уникальный дизайн конструкции
1. Во время работы и электродвигатель, и винтовой блок выделяют значительное количество тепла. Чтобы снизить риск потери магнитных свойств статора двигателя из‑за высоких температур, мы разместили эти два источника тепла раздельно. Такая уникальная конструкция увеличивает срок службы двигателя и сокращает время на ремонт.
2. Оптимизированная компоновка трубопроводов, уплотнения и защитные решения обеспечивают эффективную работу компрессора и минимизируют риск отказов.
3. Компрессор спроектирован с учетом удобства эксплуатации, он прост в установке, управлении и обслуживании, а также требует минимум усилий со стороны персонала.

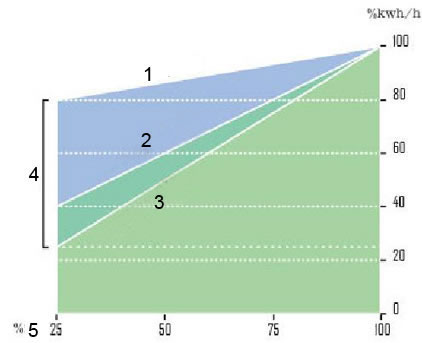

Значительная экономия энергии
1. Непрерывное регулирование расхода
2. Управление нагрузка/холостой ход
3. Частотно-регулируемый привод
4. Энергоэффективность
5. Загрузка
В приведенном выше графике показана зависимость нагрузки от скорости, которая демонстрирует показатели энергосбережения винтового компрессора с частотно-регулируемым приводом.

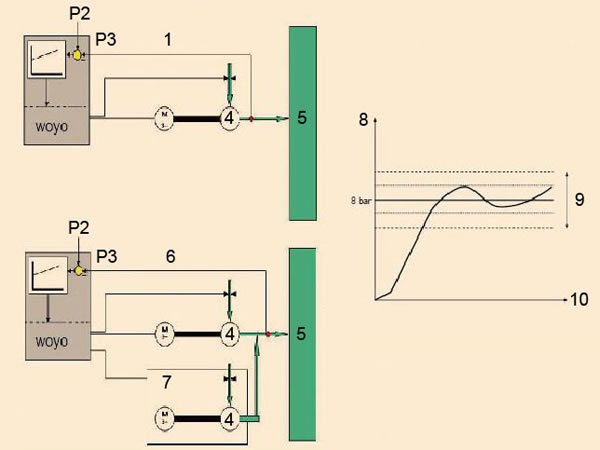

Панель управления воздушного винтового компрессора компании Woyo
1. Автономное управление
2. Заданное значение
3. Текущее значение в реальном времени
4. Воздушный компрессор
5. Пневмосистема
6. Поточное управление
7. Пуск/остановка
8. Давление
9. Колебание давления в пределах 2%
10. Время
На основании текущего давления воздуха в камере компрессора сервопривод автоматически регулирует рабочую скорость, чтобы агрегат работал с максимальной производительностью и обеспечивал стабильное выходное давление воздуха.
Блок управления двигателем и пускатель оснащены датчиками обратной связи для непрерывного контроля рабочего состояния. На основании этих данных система управления двигателем автоматически вносит корректировки, чтобы поддерживать постоянное выходное давление воздуха.

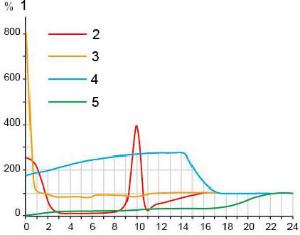

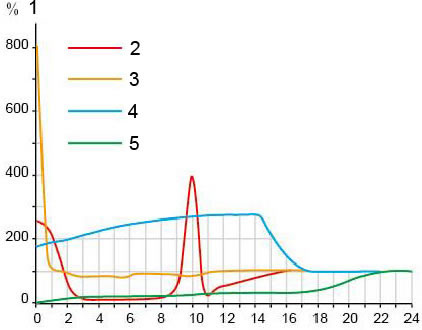

Ток полной нагрузки
1. Ток полной нагрузки
2. Пуск по схеме "звезда-треугольник" Wye-delta starting
3. Прямой пуск
4. Плавный пуск
5. Частотно-регулируемый привод

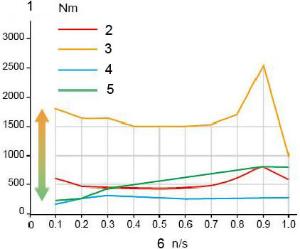

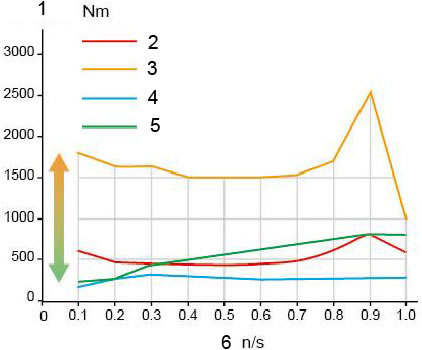

Абсолютное значение
1. Абсолютный крутящий момент
2. Крутящий момент двигателя
3. Крутящий момент двигателя (для обмотки, соединенной по схеме "треугольник")
4. Крутящий момент воздушного компрессора
5. Крутящий момент при работе с частотно-регулируемым приводом
6. Частота вращения
Винтовой компрессор Woyo с частотно‑регулируемым приводом использует пускатель по схеме „звезда‑треугольник“ вместо устройства плавного пуска, чтобы обеспечить более плавный и стабильный запуск двигателя без бросков тока и напряжения. Это исключает ударные нагрузки при пуске двигателя, которые могут повредить движущиеся части компрессора. В результате увеличивается срок службы винтового блока.
Технические характеристики
| Код модели | Мощность двигателя (кВт) | Рабочее давление (Бар) | Объемный расход воздуха (м3/мин-1) | Уровень шума дБ(A) | Масса (кг) | Габариты/Размер входного воздушного патрубка (Д×Ш×В мм)/G |
| 11 | 7,5 | 0,41-1,60 | 70 | 370 | 800×700×950G3/4 | |
| 8,5 | 0,39-1,50 | |||||
| 10,5 | 0,33-1,35 | |||||
| 12,5 | 0,26-1,20 | |||||
| 15 | 7,5 | 0,58-0,25 | 72 | 450 | 870×850×1320G1 | |
| 8,5 | 0,54-2,35 | |||||
| 10,5 | 0,46-2,20 | |||||
| 12,5 | 0,38-1,80 | |||||
| 18,5 | 7,5 | 0,64-3,10 | 73 | 480 | 870×850×1320G1 | |
| 8,5 | 0,58-2,85 | |||||
| 10,5 | 0,54-2,60 | |||||
| 12,5 | 0,44-2,20 | |||||
| 22 | 7,5 | 0,74-3,60 | 75 | 510 | 870×850×1320G1 | |
| 8,5 | 0,70-3,30 | |||||
| 10,5 | 0,64-3,15 | |||||
| 12,5 | 0,54-2,70 | |||||
| 30 | 7,5 | 1,12-5,20 | 75 | 900 | 1130×1110×1400G1-1/2 | |
| 8,5 | 1,08-5,00 | |||||
| 10,5 | 0,64-3,15 | |||||
| 12,5 | 0,54-2,70 | |||||
| 37 | 7,5 | 1,36-6,70 | 76 | 950 | 1130×1110×1400G1-1/2 | |
| 8,5 | 1,30-6,40 | |||||
| 10,5 | 1,16-5,80 | |||||
| 12,5 | 0,92-4,60 | |||||
| 45 | 7,5 | 1,62-7,90 | 77 | 1000 | 1130×1110×1400G1-1/2 | |
| 8,5 | 1,56-7,50 | |||||
| 10,5 | 1,40-6,90 | |||||
| 12,5 | 1,16-5,80 |
**Принять во внимание: приведенные выше данные носят справочный характер. Мы можем изготовить винтовые компрессоры по индивидуальным требованиям заказчика.
